深入解析噴淋塔的核心構造與功能

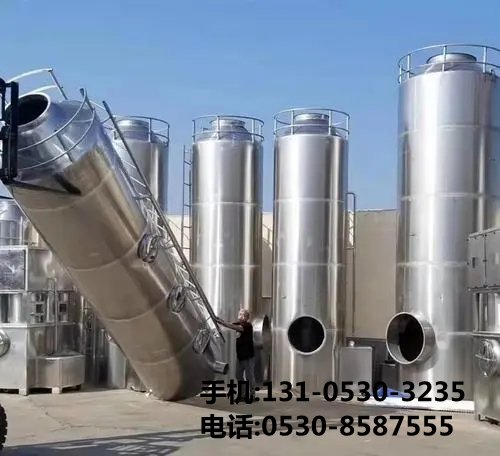

噴淋塔，作為一種高效的氣液接觸裝置，在化工、環保、冶金等多個***域中扮演著重要角色。它通過將液體分散成細小液滴，使其與上升的氣體充分接觸，實現熱量和質量的有效傳遞。本文將詳細盤點噴淋塔的主要組成部分，并闡述其功能與作用。



一、塔體結構



噴淋塔的主體通常由圓柱形或多邊形的塔身構成，材質多為耐腐蝕的金屬材料如不銹鋼或玻璃鋼。塔體內部根據需要設計有不同形式的填料層，以增加氣液接觸面積，提高傳質效率。



二、填料系統



填料是噴淋塔中至關重要的部分，它提供了氣液兩相接觸的表面積。填料種類繁多，包括隨機填料和規整填料兩***類。隨機填料如環形、鞍形等，而規整填料則包括波紋板、格柵等形式。填料的選擇直接影響到塔的處理能力和分離效果。



三、噴淋裝置



噴淋裝置位于塔***，負責將循環液體均勻分布在填料層上。它通常由噴嘴、分配器和管道組成。噴嘴的設計要保證液體能夠形成細小且均勻的液滴，以便與氣體充分接觸。

四、收集器和除霧器



收集器位于塔底，用于收集處理后的液體，并將其導出塔外進行下一步處理或回收利用。除霧器則安裝在塔***或填料層上方，用于捕捉隨氣體上升的液滴，防止它們隨氣體排出塔外，減少資源損失和環境污染。



五、支撐結構



支撐結構包括塔架、平臺和梯子等，它們?yōu)閲娏芩峁┝朔€(wěn)定的支撐，并便于操作和維護人員進出塔內進行檢查和維修。



六、控制系統



現代噴淋塔通常配備有自動化控制系統，包括溫度、壓力、流量傳感器以及電動閥門等。這些控制元件可以實時監測和調節塔內的操作參數，確保噴淋塔運行在***狀態。



總結而言，噴淋塔的主要組成部分包括塔體結構、填料系統、噴淋裝置、收集器和除霧器、支撐結構以及控制系統。每個部分都承擔著***定的功能，共同協作以實現氣液之間的高效接觸和物質交換。了解這些組成部分及其功能，對于噴淋塔的設計、操作和維護具有重要意義。
